a 、柱塞下行，控制阀开启，低压燃油经控制阀流入柱塞腔；

    b、柱塞上行，但控制阀中尚未通电，处于开启状态，低压燃油经控制阀流回低压腔；

    c、在达到供油量定时时，控制阀通电，使之关闭，回流油路被切断，柱塞腔中的燃油被压缩，燃油经出油阀进入高压油轨。利用控制阀关闭时间的不同，控制进入高压油轨的油量的多少，从而达到控制高压油轨压力的目的；

    d、凸轮经过最大升程后，柱塞进入下降行程，柱塞腔内的压力降低，出油阀关闭，停止供油，这时控制阀停止供电，处于开启状态，低压燃油进入柱塞腔进入下一个循环。

    该方法使高压油泵不产生额外的功率消耗，但需要确定控制脉冲的宽度和控制脉冲与高压油泵凸轮的相位关系，控制系统比较复杂。

    2 、共轨管

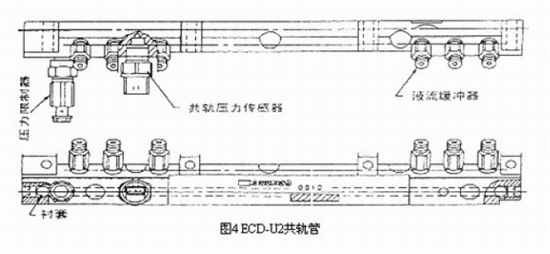

    共轨管将供油泵提供的高压燃油分配到各喷油器中，起蓄压器的作用，ECD-U2 系统的供轨管如图4所示。

    它的容积应削减高压油泵的供油压力波动和每个喷油器由喷油过程引起的压力震荡，使高压油轨中的压力波动控制在5Mpa之下。但其容积又不能太大，以保证共轨有足够的压力响应速度以快速跟踪柴油机工况的变化。ECD-U2 系统的高压泵的最大循环供油量为 600mm3 ，共轨管容积为 94000mm3 。

    高压共轨管上还安装了压力传感器、液流缓冲器（限流器）和压力限制器。压力传感器向 ECU 提供高压油轨的压力信号；液流缓冲器（限流器）保证在喷油器出现燃油漏泄故障时切断向喷油器的供油，并可减小共轨和高压油管中的压力波动；压力限制器保证高压油轨在出现压力异常时，迅速将高压油轨中的压力进行放泄。

    从上述分析可见，精确设计高压共轨管的容积和形状适合确定的柴油机是并不容易的。

3 、电控喷油器

    电控喷油器是共轨式燃油系统中最关键和最复杂的部件，它的作用根据 ECU 发出的控制信号，通过控制电磁阀的开启和关闭，将高压油轨中的燃油以最佳的喷油定时、喷油量和喷油率喷入柴油机的燃烧室。

    BOSCH和ECD-U2的电控喷油器的结构基本相似，都是由于传统喷油器相似的喷油嘴、控制活塞、控制量孔、控制电磁阀组成，图5为 BOSCH 的电控喷油器结构图。

    在电磁阀不通电时，电磁阀关闭控制活塞顶部的量孔A，高压油轨的燃油压力通过量孔Z作用在控制活塞上，将喷嘴关闭；当电磁阀通电时，量孔A被打开，控制室的压力迅速降低，控制活塞升起，喷油器开始喷油；当电磁阀关闭时，控制室的压力上升，控制活塞下行关闭喷油器完成喷油过程。

    控制了喷油率的形状，需对其进行合理的优化设计，实现预定的喷油形状。控制室的容积的大小决定了针阀开启时的灵敏度，控制室的容积太大，针阀在喷油结束时不能实现快速的断油，使后期的燃油雾化不良；控制室容积太小，不能给针阀提供足够的有效行程，使喷射过程的流动阻力加大，因此对控制室的容积也应根据机型的最大喷油量合理选择。

    控制量孔A、Z的大小对喷油嘴的开启和关闭速度及喷油过程起着决定性的影响。双量孔阀体的三个关键性结构是进油量孔、回油量孔和控制室，它们的结构尺寸对喷油器的喷油性能影响巨大。

    回油量孔与进油量孔的流量率之差及控制室的容积决定了喷油嘴针阀的开启速度，而喷油嘴针阀的关闭速度由进油量孔的流量率和控制室的容积决定。进油量孔的设计应使喷油嘴针阀有足够的关闭速度，以减少喷油嘴喷射后期雾化不良的部分。

    此外喷油嘴的最小喷油压力取决于回油量孔和进油量孔的流量率及控制活塞的端面面积。这样在确定了进油量孔、回油量孔和控制室的结构尺寸后，就确定了喷油嘴针阀完全开启的稳定、最短喷油过程，同时就确定了喷油嘴的稳定最小喷油量。控制室容积的减少可以使针阀的响应速度更快，使燃油温度对喷油嘴喷油量的影响更小。

    但控制室的容积不可能无限制减少，它应能保证喷油嘴针阀的升程以使针阀完全开启。两个控制量孔决定了控制室中的动态压力，从而决定了针阀的运动规律，通过仔细调节这两个量孔的流量系数，可以产生理想的喷油规律。

    由于高压共轨喷射系统的喷射压力非常高，因此其喷油嘴的喷孔截面积很小，如 BOSCH 公司的喷油嘴的喷孔直径为0.169mm×6，在如此小的喷孔直径和如此高的喷射压力下，燃油流动处于极端不稳定状态，油束的喷雾锥角变大，燃油雾化更好，但贯穿距离变小，因此应改变原柴油机进气的涡流强度、燃烧室结构形状以确保最佳的燃烧过程。

    对于喷油器电磁阀，由于共轨系统要求它有足够的开启速度，考虑到预喷射是改善柴油机性能的重要喷射方式，控制电磁阀的响应时间更应缩短。关于电磁阀的研究已由较多的文献报道，本文不再对此进行分析。

    4 、高压油管

    高压油管是连接共轨管和电控喷油器的通道，它应有足够的燃油流量减小燃油流动时的压降，并使高压管路系统中的压力波动较小，能承受高压燃油的冲击作用，且起动时共轨中的压力能很快建立。

    各缸高压油管的长度应尽量相等，使柴油机每一个喷油器有相同的喷油压力，从而减少发动机各缸之间喷油量的偏差。各高压油管应尽可能短，使从共轨到喷油嘴的压力损失最小。

    BOSCH公司的高压油管的外经为6mm，内径为2.4mm，日本电装公司的高压油管的外经为8mm，内径为3mm。

    由于高压共轨式燃油喷射系统具有可以对喷油定时、喷油持续期、喷油压力、喷油规律进行柔性调节的特点，该系统的采用可以使柴油机的经济性、动力性和排放性能都会有进一步的提高。这就需要我们加大对高压共轨系统的研究力度，使我国的柴油机水平跨上一个新的台阶。
