雅绅特驻车制动系统的调整方法
作者:佚名    文章来源:转载    点击数:    更新时间:2008-4-27

通报内容:进行过更换后轮制动摩擦片等相关维修工作后,需要调整摩擦片间隙和驻车制动手柄的行程。原厂维修手册中没有说明调整方法,现进行补充说明。



1.制动摩擦片间隙调整



盘式制动:确认驻车制动手柄完全松开,用举升机举起车辆,拆掉后轮并拆下制动盘上的塞子。使用一字型改锥拨动调节牙(图1),直到制动盘无法转动为止,然后向反方向拨动5个齿左右。







鼓式制动器:起动发动机,踩几次制动踏板使制动器自动调整间隙。鼓式制动器通过调节器与调节杆自动调整摩擦片间隙。



2.驻车制动手柄行程调整

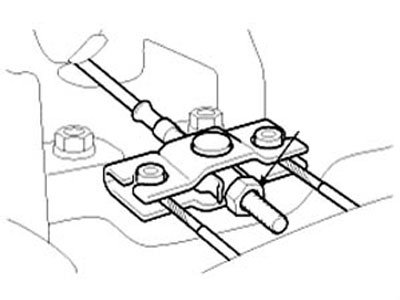

举起车辆尾部使后轮处于悬空状态。拆下驻车制动手柄饰板。使用驻车制动手柄拉线调整螺母来调整手柄的行程(图2)。用力拉起制动手柄至完全锁止时,棘轮应发出68次“咔哒”声,否则需要调整。完全松开制动手柄时,后轮应可以自由转动。



注意事项:应先要调整制动摩擦片的间隙,然后再调整制动手柄的行程。
