  [组图]发动机水泵原理与检修         ★★★ 【字体:
发动机水泵构造原理与检修
作者:佚名    文章来源:转载    点击数:    更新时间:2007-10-10


    水泵是发动机冷却系统的重要部件,它的作用是泵送冷却液,使冷却液在发动机的冷却水道内快速流动,以带走发动机工作时产生的热量,保持发动机正常工作温度。水泵的泵水量很大,例如一台V8发动机的水泵,怠速时的泵水量大约是750
L/h。



  水泵的分类

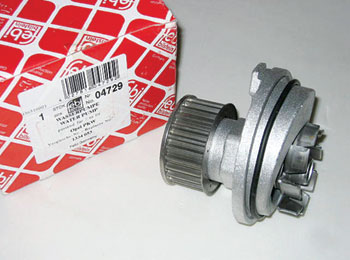

图1 机械水泵



  根据驱动方式的不同,水泵一般分为机械水泵(图1)和电动水泵(图2)。目前大多数发动机采用机械水泵,在一些新开发的技术含量较高的发动机上已经使用了电动水泵,例如宝马6系(E63)搭载的发动机。

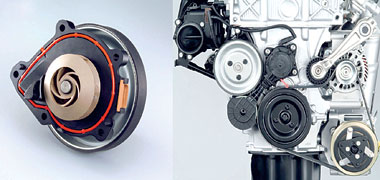

图2  电动水泵及安装位置



  (1)机械水泵 机械水泵由发动机曲轴通过传动胶带驱动,它的转速和发动机的转速成正比。机械水泵的工作方式有优点也有缺点。当发动机在高速大负荷工况下工作时,发动机产生的热量多,水泵的高转速使冷却液的循环流量增大,这样正好能够提高发动机的冷却能力;当发动机在低速大负荷工况下工作时,例如牵引其他车辆或开空调,此时发动机的转速低导致水泵的转速也低,这样就降低了发动机的冷却能力。



  (2)电动水泵 电动水泵由发动机控制单元通过电流控制,它不受当时发动机转速的影响,可以根据发动机的实际冷却需要灵活工作。由于电动水泵消耗的发动机功率非常少,因此采用电动水泵后,发动机的燃油消耗量可以有所降低。



  下面以最为常见的机械水泵为例,讲解汽车水泵相关知识。



  水泵的结构



  汽车发动机使用的水泵是离心式水泵,这种水泵由壳体、叶轮、轴承、泵轴、水封以及传动带轮等组成。



  (1)壳体 水泵壳体由铸铁或铸铝制成。铸铁壳体壁厚且质量大,随着对发动机轻量化要求的提高,目前只有某些商用汽车的大型发动机上还在使用铸铁壳体的水泵。很多铸铁壳体上还带有部分水道和节温器安装室,这使得壳体的重量进一步增加。大多数轿车水泵采用了铸铝壳体,而且壳体的尺寸越来越小,很多壳体已经不再具有水道的功能。



  (2)叶轮 水泵叶轮由铸铁等金属或工程塑料制成,采用向后弯曲的半圆弧、双圆弧或多圆弧形叶片,其叶型与水流方向一致,泵水效率较高。铸铁制成的水泵叶轮质量较大,但是机械强度较高,目前较多地应用于商用汽车的大型发动机上。塑料叶轮容易实现小型化和轻量化,而且耐腐蚀性能好,外形加工容易控制,因此越来越多的轿车发动机水泵使用了塑料叶轮。

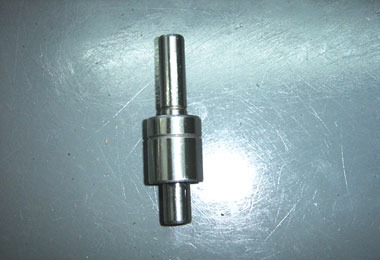

图3  轴连轴承



  (3)轴承 水泵轴承是水泵的重要部件,有相当一部分水泵的失效是由水泵轴承损坏引起的。随着发动机逐渐向大功率的方向发展,水泵轴承需要具有更高的热稳定性、更大的承载能力以及更好的密封性,因此有些汽车水泵使用了轴连轴承(图3)。轴连轴承实际上是一种结构简化的双支承轴承,2个支承轴承没有内圈,滚动体的滚道直接加工在水泵轴上,2个支承轴承的外圈制成一个整体,两端用密封件密封后组成轴连轴承。在承载能力相同的条件下,轴连轴承的尺寸比一般类型的轴承小;在相同尺寸的条件下,轴连轴承的承载能力大于一般类型的轴承。



  (4)泵轴 水泵轴一般由锻钢制成。水泵叶轮安装在泵轴的一端,泵轴通过轴承支承在水泵壳体上。水泵轴的另一端安装传动带轮,由发动机曲轴通过齿形胶带或V形胶带驱动。



  (5)水封 作用是密封冷却液以免泄漏,同时将冷却液与水泵轴承隔离,以保护轴承。目前水泵上已经广泛使用了双层陶瓷水封,2片同轴安装的陶瓷水封被螺旋弹簧压紧贴在一起。与橡胶水封相比,陶瓷水封更耐磨损,使用寿命更长,但是也存在容易被冷却液中的硬质颗粒擦伤的缺点。虽然水封的加工得到了不断的改进,但是水封损坏导致水泵漏水仍然是水泵损坏的主要原因。



  (6)传动带轮 根据传动带的齿形不同,传动带轮可以分为齿形带轮和V形带轮。随着发动机上传动胶带越来越少,更多的水泵与发电机、空调压缩机以及转向助力泵等共用1根齿形带传动,因此齿形传动带轮也越来越多。

[1] [2] [3] 下一页
