IBM 笔记本找不到光驱解
  [组图]IBM ThinkPad T60笔记本电脑详细评测         ★★★


IBM ThinkPad T60笔记本电脑详细评测,搭对本站汽车维修资料移动服务站笔记本介绍


作者:king 点击数: 更新时间:2009-4-29 14:11:53



       在06年1月份,联想公司推出第一款配备了INEL公司最新的Core Duo处理器的ThinkPad系列笔记本Lenovo ThinkPad T60,作为ThinkPad高端的T系列笔记本,很明显ThinkPad T60的推出主要针对的是商务以及专业笔记本电脑用户。因为作为T系列ThinkPad笔记本一直以来都是稳定性、安全、易用性以及高性能的代名词。与之前的T43相比,上T60上出现的最大的改进就是产品性能的进一步提升。

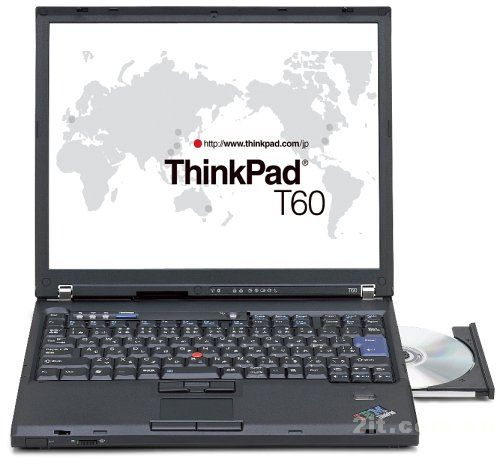

Lenovo ThinkPad T60


    值得一提的是在T60上的选购中,消费者现在可以在配备了14英寸的和15英寸显示屏的T60间进行选择。其中14英寸规格的T60重量会更轻,同时电池续航时间也会更长。而在15英寸规格的T60上联想为用户提供了更高的硬件的配备并且用户还可以选择配备支持FlexView技术的显示屏,但是15英寸规格的T60在重量上会更重,同时电池续航时间会较短。下面列出的就是15英寸规格T60的详细配置介绍
ThinkPad T60 硬件配置详介:
• 产品型号: 2623-D3U
• 处理器: Intel T2500 2.0GHz Core Duo
• 主板芯片组: Intel Calistoga i945GM/PM
硬盘: 100GB 5400转SATA硬盘 (Hitachi Travelstar HTS541010G9SA00)
内存: 1GB (1,024MB) (最大支持 4GB)
• 显示器: 15.0" 1400 x 1050 SXGA+ (LG Philips LP150E05 - A2面板)
• 显卡: ATI X1400 128MB
光驱: Multi-Burner DVD 刻录
• 电池: 9芯锂电
无线网卡: Intel PRO/Wireless 3945ABG (802.11 a/b/g),支持 Bluetooth 2.0, 红外
• 输入设备:触控板、指点杆, UltraNav 按键、指纹扫描仪
• 质保: 3年部分质及人工服务,电池质保一年
• 尺寸:
14.1英寸: 12.2 x 10.0x 1.0-1.2英寸(宽 x长  x厚)
15英寸: 13 x 10.6 x 1.2-1.4英寸 (宽 x长  x厚)
• 重量: 6.4lbs (14英寸规格T60重量为5.2磅)
• 外接口:
o 3个 USB 2.0接口
o 端口复制接口
o 视频输出
o AC电源
o RJ-11 (Modem)
o RJ-45 (网卡)
o 耳机、麦克风
• 扩展插槽:
o 1 个Type II PC 卡插槽
o 1 个ExpressCard 54 插槽
• 按键:
o 电源开关键
o 音量增大、减小、静音键
o 无线网卡开关键
o ThinkVantage快捷键
o 电池开关键
价格: 2,799美元 (2/13/2006联想官方报价)

产品设计与构造
    应该说ThinkPad T60所拥有的产品质量并不是那些1000美元起价的那些笔记本电脑所能比拟的。因此ThinkPad T60非常适合那些经常进行长途旅行的商务人氏使用。在ThinkPad T60上的每一个材料的使用都经过了精心的选择,其配备的质量坚硬的机身材料则可以为用户带来极为安全的保护。
    那么T60到底有什么出众之处呢?与之前的T系列笔记本一样,T60的表面同样也是粗糙不平的,而采用镁合金材料的屏盖则可以为T60的显示器带来最好的保护。T60的显示器由两个金属制铰接紧紧的与笔记本底座连接到了一起,使其在使用过程中不会产生一丝的晃动。此外T60的键盘区配备了两个专门的泄孔,再加上本身拥有的出色的防水性性能使得你就算不小心将整杯的咖啡倒在了键盘上之后也无需任何担心。当这样的情况发生以后键盘区的液体会快速从每天敏感区域流开并汇聚到键区的底部。
    在T60上,硬盘系统得到了更为周到的保护。首先T60的底座采用了全新的“magnesium roll cage”设计(可以拥有超过上一代T系列笔记本30%的强度),此外就算是你不慎将T60摔到了地上,该机所配备的Active Protection System (APS)保护系统也会自动将硬盘运行给切断从而能够对硬盘里的数据提供最大的保护功能。因此我们可以看出,当联想收购IBM PC部门以后,ThinkPad笔记本正在变得越来越强。
    不过从外观上来看,ThinkPad T60保持了与之前ThinkPad T系列笔记本相同的设计,那也就是说如果光从外表来看到的你是无法看出T40, T41, T42, T43 或 T60之间的差别的(假设都是14英寸规格)但是在T60上,仍然在一些细节方面发生了不同于前代产品的变化。
    在T60上出现的第一个变化就是T60的UltraNav键上红色条纹的消失,其次就是触控板的两个功能键的体积变小了,形状也变成了标准的长方形。下面是T60和T43的对比图

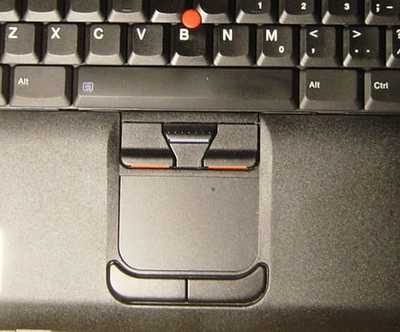

ThinkPad T60 触控板与UltraNav按键

ThinkPad T43触控板与UltraNav按键

    不过以个人的观点,我更加喜欢配备了红色镶边的鼠标按键,因为当采用了这样的色彩设计之后会更让人体会到ThinkPad笔记本的稳重和大气。不过从联想公司在对触控板功能按键采用了新的设计的做法上我们可以看出联想在尽力让ThinkPad笔记本变得更好。

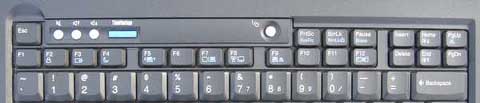

    在T60键盘区的上方也出现了一些变化。比如F1 - F12这12功能按键的颜色显得有些发灰。另外音量控制键以及电源开关键也由黑色变成了银色。而大名鼎鼎的“Access IBM”键盘也变为了“ThinkVantage”,并且位置也由之前的左边挪到了现在的右边。在制作材料上这些按键都使用的是工程塑料,虽然材料的质地很不错,但是却会给人“这是一个便宜货”的想法。
T60

T43

    在外接口的设置方面T60也产生了一些小变化,这些变化主要在输入输出接口方面
总的来说,我还是很喜欢T60现有的外观,正是ThinkPad专业的黑色机身设计,从而使得其与市面上的其它产品显著得区分开来。

显示器    此次,我们手上的这部ThinkPad T60采用的是15英寸的显示器其分辨率为SXGA+ (1400 x 1050),并且该显示器还支持现在被联想称之为“FlexView”的技术,通过这个技术据说可以进一步提高显示器的可视角度。据介绍当采用这种技术之后,无论你从哪个角度去观看显示器在色彩显示以及亮度方面都不会产生明显的变化。另外值得一提就是T60的显示器专门对反光现象进行了处理,因此在T60你不会因为显示屏的反光而影响你的使用。

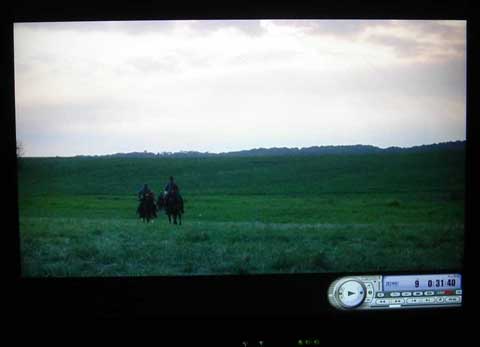

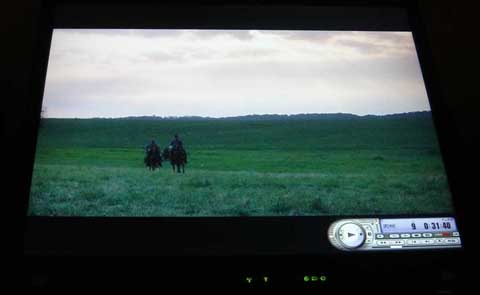

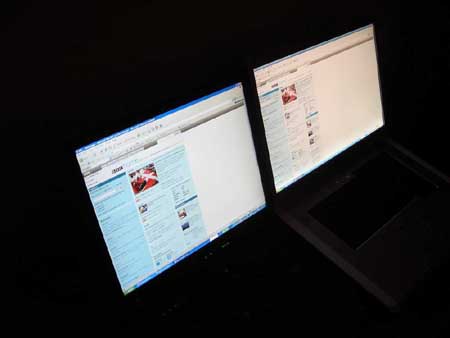

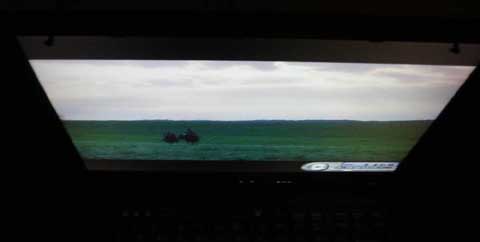

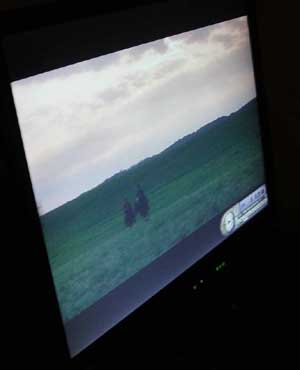

    下面是几张以不同角度在T60上观看视频的显示效果

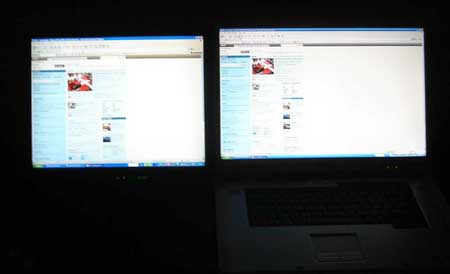

DELL e1705进行对比



   在测试过程中,T60显示器的亮度表现令人满意,应该说T60的显示器是我见过的ThinkPad笔记本中最亮的一个。但是众所周知,ThinkPad却不是最好的,因为该系列笔记本电脑主要针对的是商务用户,因此ThinkPad的显示器主要是满足这些人的使用需求。不过在与Dell e1705 17英寸消费类笔记本进行对比的时候T60的显示屏的表现与Dell e1705差不多。由此我们可以看出FlexView技术确实可以明显改善显示效果。
    不过需要提醒你的是只有配备了15英寸SXGA显示器的T60支持FlexView技术,14英寸规格的T60是不支持FlexView技术的。

   扬声器:
    T60的扬声器被设置在了笔记本底座的前下方位置。其效果应该说也不错,足以让你在房间里欣赏DVD电影。在实际的使用过程中给我的感觉T60的音质是相当不错的,无论是在高音还在低音方面T60的表现都能令人接受。当然了,如果你对音质的要求较高的话,专门配备一个好耳机还是很有必要的。


    上面就是T60的扬声器图片,在图片上你会看到位于扬声器左边的红外线接口,此外还有一个新出现的无线网卡的开关键(这是新鲜玩意)

处理器与性能
    ThinkPad T60配备的是最新的双核心Core Duo处理器,其核心频率为2G。而这也意味着T60将可以轻松应用多任务操作。而在实际的使用过程中就算是我在后面一边开启病毒扫描程序,一边播放CD,同时我还进行Word、Outlook、网页编辑以及运行 Visual Studio时,T60的CPU占用率却依然很低。

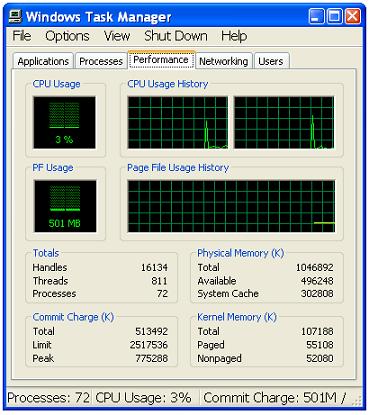

在任务管理器里我们可以清楚得看到处理器的两个核心的工作状态

    T2500处理器再加上拥有128M显存的ATI X1400显卡,这意味着你可以在T60上运行目前绝大部分的主流游戏,当然了只要你别把设置调到最高就好。为了向大家展示T60的性能,我特意安装了DOOM3这款游戏,在中档设置的情况下此游戏在T60上运行得十分流畅。因此当你拥有T60后,你完全可以在枯燥的旅行途中享受一下3D游戏为你带来的快乐。考虑到DOOM3这款游戏都能如此流畅得运行 ,那么其它的如Half Life 2在T60上运行肯定是没有问题的。

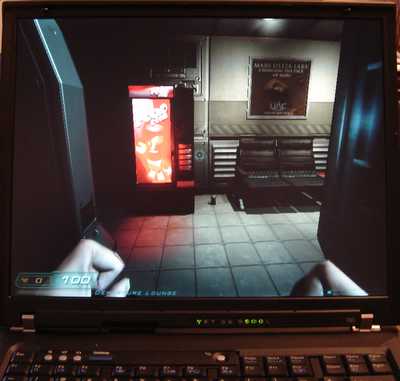

在中等设置下,Doom 3在T60上完全可以流畅运行

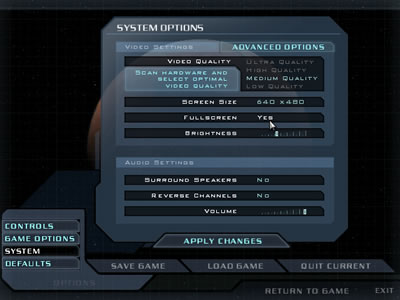

Doom 3 运行设置

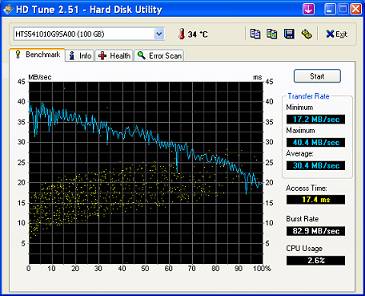

下图是在T60上进行HDTune测试时的结果,这个测试主要展示的是T60的硬盘性能。

散热与风扇    T60在运行的时候其发热量是相当低的,就算是在运行DOOM3时,T60的发热量依然很小。其主要原因是T60背部的散热出口为主要的散热口,而平行的散热口现在是起到一个辅助散热的作用。

输入输出接口
T60的左侧:散热口、VGA、ExpressCard(上) PC卡插槽(下)


T60的右侧:2个USB接口、光驱

T60的背侧:散热口、电源、电池

T60的左侧正面:无线网卡开关键、显示屏卡口、扬声器

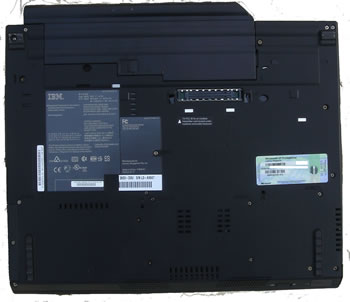

T60的底部:分别为端口复制接口、内存盖、电池释放开关


    由于需要在平行位置设置一个散热口,因此在T60上并没有配备并行端口。不过相比之前的产品T60USB接口的数量由2个升级成了3个.另外双ExpressCard / PCMCIA卡也会上使用变得更方便。
不过令我感到遗憾的就是T60并没有配备读卡器,此外在T60上依然没有配备FireWire接口,不过在同时推出的X60笔记本上以及Z60系列产品上却配备了这种接口。
    在T60上除了抛弃了并行接口也外,S端子接口也取消掉了。相信这个设计一定会让更多的人感到不适。
    不过总的来说在外接口的设计与布置方面T60还是比较令人满意的。

键盘/ 触控板/指点杆

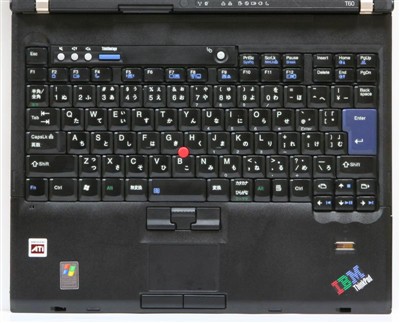

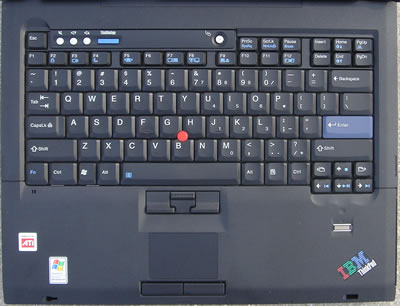

ThinkPad T60 的键盘
    对于ThinkPad的键盘我们似乎没有什么好多说的,一直以来IBM的键盘都被认为是最好的,包括T60也是这样。不过与之前的ThinkPad笔记本不一样的是在T60上出现了专门的Windows按键(从Z60开始就配备了),不过因此ALT键的体积也变小了。
    T60同样也配备了指点杆,相信这个应该说所有IBM笔记本用户的最受,通过这个IBM独有的指点杆,通过这个指点杆你可以在笔记本上实现所有的操作。此外就算是你真的不喜欢使用指点杆,那么在T60上你还可以选择使用触控板。
    虽然T60的两个鼠标功能键在体积上变小了,但是使用起来的感觉与以前没有两样。另外通过Fn + F8可以对触控板以及指点杆的开关进行控制。而通过Fn + F9组合按键则可以让你快速得在各项应用中进行切换。.

电池:    在此款T60上配备的是9芯锂电池,在重量上9芯锂电要明显重于6芯锂电,此外如果你希望在T60上实现4小时的电池续航时间的话,那么你还是需要配备9芯锂电的。在实际的使用过程中当并闭无线网卡并将显示器调为中等亮度后,在进行一些文档输入一类的普通应用的情况下时,T60的电池续航时间为3小时42分钟。不过如果你选择的14英寸规格的T60话,那么其电池续航时间应该会更长。

无线网卡:    ThinkPad T60配备的是Intel 3945 a/b/g无线网卡,而通机配备的Access Connections软件,你可以寻找到在周围的所有无线网络。相当方便。
通过这个软件,你可以轻松选择你希望使用的无线网络

    如果你需要的话,你也可以在T60里内置WWAN天线以及EVDO上网卡。这样你就可以真正实现自由的无线上网。另外在T60上你也可以选择配备蓝牙功能,这个对于使用也会很有帮助。

总结:
    ThinkPad T60应该说是一款非常值得被推荐的笔记本,如果你是一名商务用户的话那么你就应该毫不犹豫的购买。T60极高的可靠性、易用性以及极具专业性的外观一定不会让你失望。
优点
• 出众的键盘手手感,业界公认最好的键盘。
• The 15英寸 FlexView显示器为你提供极佳的视觉感受
• 2.0GHz Core Duo 处理器+ X1400 128MB显卡让你的感觉像是在飞
• 运行温度及噪音非常低,并没有因为配备了性能更强的处理器以及显卡而引发笔记本散热问题
• 优秀的电池性能
• 端口复制接口,让你获得更多。
缺点
• 没有FireWire, 没有SD读卡器,没有S端子接口
• 15英寸T60 的重量为6.3磅,携带不便。
• 价格昂贵
• 新的电源键盘及音量按键给人感觉用料不高档

以下为拆解评测:

●注意●
    私自拆解、改造机器,将失去厂商的维修保障,请读者不要随便尝试,若因此造成的任何损失,PCPOP不负任何责任。

    联想ThinkPad与原T系列相同,都有15英寸和14.1英寸的型号。其中15英寸的机身规格为329mm(长)×268(宽)×31~36(高)mm,14.1英寸的机身规格为311mm(长)×255(宽)×26.6~31.4(高)mm。从机身角度看来与原T系列相比并没有变化,约2.3kg左右的重量也是如此。
    不过由于机器的系统平台已经发生变化,扩展接口的位置和数量也发生了比较大的变化。例如,取消了不常用的并口,USB2.0接口由2个增加为了3个,并且一改Fn+F5快捷键方式而增加了无线网络的开关等等。

 联想ThinkPad T60的顶盖

 T60与T42的底面对比,可以看到内存插槽的位置发生了改变

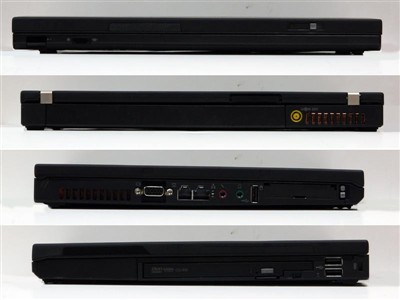

 T60的四周接口特写

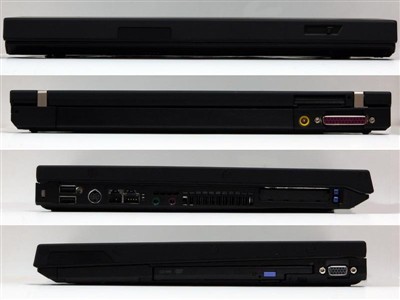

                                                     T42的四周接口特写
    从上面两张图可以看到,T60增加了一个USB2.0接口,增加了无线网络的开关,不过取消了并口,接口方面更加人性化。

  键盘方面键盘方面和原来介绍过的X60/X60s一样,都增加了Win键和菜单键,这个改变是从Z60m/Z60t就开始的。由于文章编译自国外网站,因此这里的键盘与即将在国内发售的版本并不相同,不过从这些图片我们可以看出,不单单是外表,键盘内部的支撑结构也发生了变化,相信手感会有一定的变化。

 T60的键盘特写

 右侧为T60,左侧为T42,大家可以看到二者的不同

    T60同样采用了ThinkPad Roll Cage组件,这种最初使用于Z60m/Z60t系列上的镁铝合金制骨架能为内部零件提供良好的支撑保护。

  T60上使用了Intel最新的处理器,同时芯片组也升级为了945PM,在显示芯片方面的选择就更加丰富。从945内置显示芯片,到ATI的X1300/1400,再到最高端的T60p采用Mobility Fire GL V5200,今天我们拆解的型号所使用的就是Mobility Radeon X1400(128MB显存)。

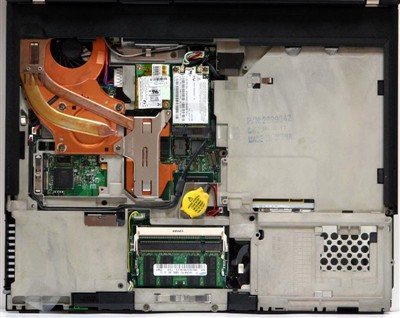

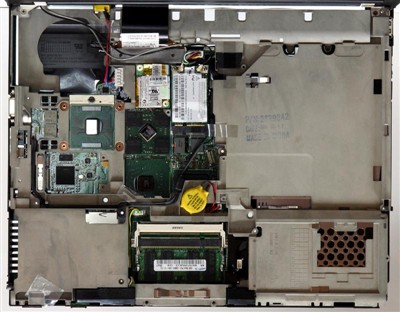

 照片由上至下分别为取下掌托、键盘、上层散热单元以后的图片

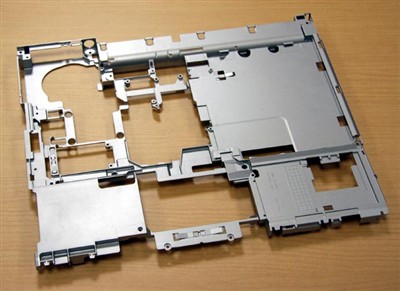

 镁铝合金的Roll Cage骨架

    到这里,我们已经把T60基本分解完毕,下一页我们就来一起看看它内部的容颜。

  与外观的改变之处相比,T60内部的改变更可以说是翻天覆地。平台由迅驰二代升级为迅驰三代,平台升级的同时也为用户带来了全新的使用感受。

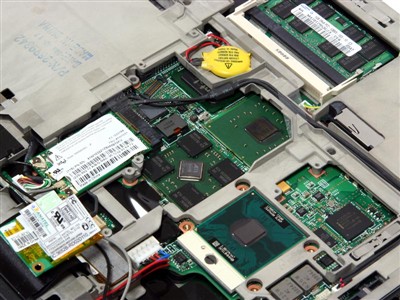

 中央的是X1400的图形核心,右下角就是Intel酷睿处理器

右上是945PM芯片组,GPU左侧是MiniPCI的无线网卡

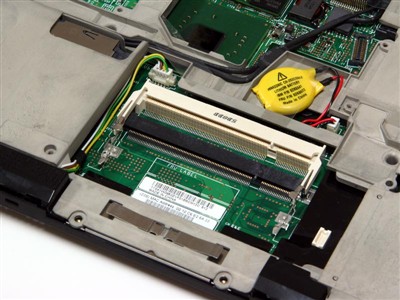

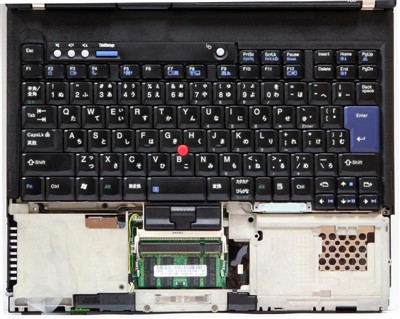

 T60的内存插槽位于触摸板下方,需要拧下5颗螺丝后

取下键盘和掌托后才能使用,稍嫌麻烦

本次的主角机器所使用的是2GHz的Intel酷睿Duo T2500,其他型号由T2400(1.86GHz)到单核心的酷睿SoloT1300(1.66GHz)都可以选择,和使用BGA封装方式的X60/X60s不同,T60的处理器使用mFCPGA封装,用户自行更换CPU也不是不可能的事情。

 运行在2GHz的Intel酷睿Duo处理器,额定功率31W

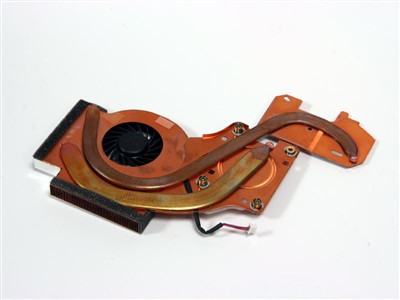

 新型散热单元要兼顾CPU、芯片组以及北桥芯片

T60的散热出风口在背面和左侧有两个,提升了整体散热效果

  除了以上这些变更以外,硬盘和光驱并排位于右侧,而且比原T系列机器更加容易装卸。硬盘单元同样使用了能够感知机器运动的保护系统,光驱则可以选择DVD、康宝以及DVD刻录机。不但如此,即使在电源适配器方面,也推出了新的型号。

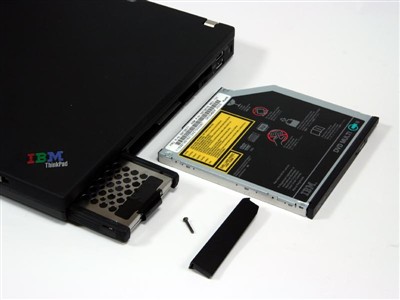

更易装卸的存储设备

 硬盘和电池单元

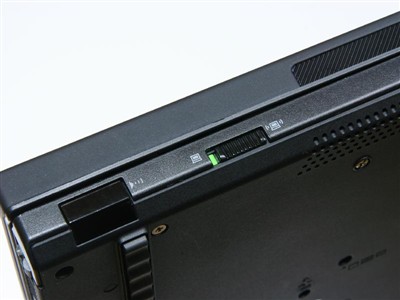

 机身前端左侧新增加的无线网络开关

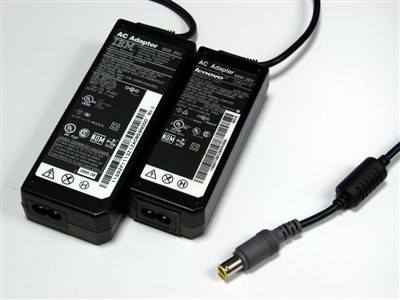

 重新设计过的电源,电压增加到了20V,与X60/X60s可以通用
